چرا لوله های پلی اتیلن نشتی ندارند؟

در صنعت مدرن و ساخت و ساز زیرساخت های شهری، چه برای خطوط لوله گاز فشار قوی، شبکه های تامین آب شهری یا حمل و نقل تخصصی سیال، کیفیت اتصالات لوله پلی اتیلن بسیار بالا باقی می ماند. اتصالات مکانیکی سنتی یا روش های ساده ذوب داغ اغلب نمی توانند نشت را در طول عملیات طولانی مدت به طور کامل از بین ببرند، به ویژه در محیط های پیچیده زیرزمینی و در معرض نوسانات محیطی. در مقابل این پس زمینه است که گیره لوله الکترو فیوژن پلی اتیلن با تکنولوژی الکتروفیوژن "بدون نشتی" برتر خود، به یک راه حل انقلابی برای اتصال لوله تبدیل شده اند و به تدریج استانداردهای جدید صنعت را تنظیم می کنند.

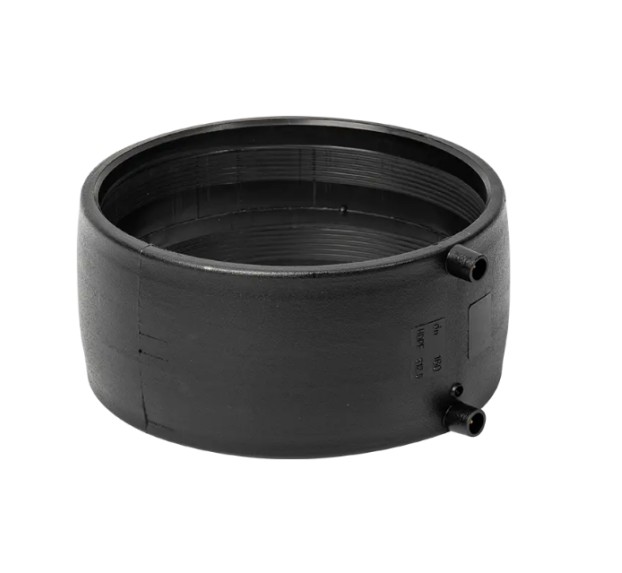

گیره لوله الکتروفیوژن پلی اتیلن (کوپلر الکتروفیوژن پلی اتیلن) ​​اتصالی است که به طور خاص برای اتصال لوله های پلی اتیلن (PE) طراحی شده است. بارزترین ویژگی آن سیم گرمایشی با مقاومت بالا است که دقیقاً در دیواره داخلی گیره تعبیه شده است.

عملکرد اصلی آن

عملکرد اصلی آن استفاده از دمای بالای تولید شده توسط جریان برای اتصال گیره به دیواره بیرونی لوله پلی اتیلن برای اتصال در سطح مولکولی است. هنگامی که یک دستگاه جوش الکتروفیوژن اختصاصی روی گیره اعمال می شود، سیم گرمایش گرم می شود و به سرعت مواد پلی اتیلن را در ناحیه تماس به هم متصل می کند. در طی این فرآیند، زنجیره های مولکولی پلی اتیلن در داخل کانکتور تحت اتصال، انتشار و اتصال متقابل قرار می گیرند. پس از سرد شدن و انجماد، محل اتصال و بدنه لوله به یک کل نامحسوس و کاملاً همگن تبدیل می شود. این به این معنی است که طول عمر اتصال، استحکام و مقاومت در برابر خوردگی دقیقاً مشابه مواد لوله است و اساساً خطر گیرکردن لوله و نشت ناشی از تفاوت مواد یا پیری آب بندی را از بین می برد.

قابلیت اطمینان فناوری الکتروفیوژن از اصل عملکرد دقیق کنترل شده آن ناشی می شود که به نوبه خود مزایای اصلی مهمی را به همراه دارد:

اصل عملیات

کل فرآیند از یک چرخه دقیق پیروی می کند. ابتدا نصاب محل اتصال لوله (تا لایه اکسید) را کاملا تمیز و خراش می دهد. سپس یک گیره لوله وارد لوله می شود و بارکد روی گیره توسط دستگاه جوش اسکن می شود. دستگاه جوش به طور خودکار جریان و پارامترهای از پیش تعیین شده را شناسایی و اجرا می کند. سیم حرارتی تولید شده با جریان، لوله را گرم می کند، گرما را هدایت می کند و باعث می شود مواد پلی اتیلن تحت فشار خاصی به هم بپیوندند. پس از خنک شدن، مولکول ها در یک راستا قرار می گیرند و در نهایت یک اتصال لوله پلی اتیلن با استحکام کششی بسیار قوی ایجاد می کنند.

مزایای اصلی

• بسیار قابل اعتماد و محکم: این امر باعث همجوشی در سطح مولکولی بین اتصالات لوله و لوله می شود و در نتیجه اتصالی ایجاد می شود که حتی از خود لوله نیز قوی تر است و نشت های ناشی از پیری و خرابی واشرها، حلقه های O و سایر اجزا را کاملاً از بین می برد.


• عملیات ساختمانی استاندارد و قابل ردیابی: دستگاه‌های جوشکاری الکتروفیوژن مدرن اغلب دارای قابلیت ثبت اطلاعات هستند. این به طور خودکار ولتاژ و زمان را در طول فرآیند جوشکاری کنترل می‌کند و مصنوعاتی را که می‌تواند با عملیات دستی سنتی رخ دهد حذف می‌کند. تمام پارامترهای جوشکاری، زمان‌ها و نتایج ثبت می‌شوند و از قابلیت ردیابی برای کیفیت پروژه اطمینان حاصل می‌کنند.


• سازگاری عالی با محیط های پیچیده: اخیراً برای جوشکاری لب به لب گرم ذوب، که نیاز به تراز بالای لوله دارد و تحت تأثیر باد، ماسه و دما افزایش می یابد. گیره لوله فیوژن برقی PE در هنگام نصب، مقاومت بالایی در برابر محیط های خارجی ارائه می دهند، و آنها را به ویژه برای شرایط کاری پیچیده مانند فضاهای محدود، شلوغ، یا حفاری کانال مناسب می کند.



در کاربردهای مهندسی واقعی، گیره‌های لوله فیوژن برقی پلی‌اتیلن راه‌حل‌های دقیقی را برای چندین نقطه اصلی درد نصب لوله‌های سنتی ارائه می‌دهند:

حل مشکل کیفیت ناسازگار

روش های سنتی با تجربه ثابت کارگر، دقت تراز و دمای گرمایش مبارزه می کنند. گیره های لوله فیوژن الکتریکی به طور خودکار پارامترهای جوشکاری را کنترل می کنند، متغیرهای کلیدی کیفیت را به حداقل می رساند و کیفیت اتصال ثابت و بسیار پایدار را تضمین می کند.

حل چالش کار در فضاهای محدود

تجهیزات جوشکاری لب به لب گرم ذوب سنتی حجیم هستند و به سطح کار کافی نیاز دارند. گیره ها و جوشکارهای لوله فیوژن الکتریکی عملکرد انعطاف پذیری را ارائه می دهند و نصب لوله در زیرزمین ها، تونل ها یا برج های موجود را آسان می کنند.

رفع نیازهای سریع و لرزه ای خط لوله

اتصال ایجاد شده توسط اتصال همجوشی الکتریکی دارای انعطاف پذیری خوبی است که می تواند به طور موثر چابکی ناشی از نشست فونداسیون، تغییرات دما یا زلزله های جزئی را جذب کند و مقاومت لرزه ای و تزریق طولانی مدت کل سیستم خط لوله را به طور قابل توجهی افزایش دهد.

اگرچه فناوری الکتروفیوژن به خودی خود بسیار قابل اعتماد است، اما در عملیات واقعی، تعداد کمی از نشتی های گیره لوله اغلب ناشی از سهل انگاری در مشخصات ساخت و ساز است.

آماده سازی ناکافی سطح لوله

این می تواند دلیل قطع ارتباط باشد. اگر لایه اکسید روی سطح لوله (لایه ای که لوله پلی اتیلن را از پیری محافظت می کند) قبل از اتصال با یک اسکراپر اختصاصی به طور کامل خراشیده نشود یا اگر خاک، روغن یا مواد زمین در محل اتصال باقی بماند، می تواند منجر به تماس ناکافی و جوش سرد شود که می تواند باعث نشتی شود.

زمان بسیار مهم است

پس از جوشکاری، ماده پلی اتیلن به مدتی زمان نیاز دارد تا کاملاً خنک و جامد شود و استحکام مکانیکی کامل خود را بازیابد. اگر لوله پیش از موعد جابجا شود، یا اگر نیروهای خارجی به اتصال وارد شود یا آزمایش‌های فشار در طول این دوره خنک‌سازی نهایی انجام شود (معمولاً به طور دقیق مشخص می‌شود)، اتصال که هنوز در حالت پلاستیکی است، ممکن است آسیب ببیند و در نتیجه اتصال کوتاه ایجاد شود.

پارامترهای جوشکاری یا عملکرد منبع تغذیه

استفاده از پارامترهای جوشکاری ناسازگار (مانند زمان جوشکاری نادرست) یا اتصال اجباری با ولتاژ منبع تغذیه بسیار ناپایدار می تواند بر گرمایش دقیق و پیش گرمایش سیم گرمایش تأثیر بگذارد.

بنابراین، رعایت دقیق فرآیند استاندارد "تمیز کردن" → تراشیدن → تراز → جوشکاری → "خنک کننده کافی" کلید تضمین موفقیت آمیز اتصال گیره لوله همجوشی PE است.

در طول تعمیر و نگهداری خط لوله، تکنسین ها اغلب می پرسند: آیا می توان اتصالات گیره لوله فیوژن برقی پلی اتیلن را دوباره جوش داد؟

مقررات صنعت و استانداردهای فنی پاسخ را ارائه می دهد: کاملاً ممنوع است.

گیره های لوله پلی اتیلن برای همجوشی آنی و غیر مستقیم طراحی شده اند. فیوژن مجدد یک مفصل تکمیل شده می تواند عواقب جدی زیر را به همراه داشته باشد:

• تنش حرارتی و تخریب مواد: مواد پلی اتیلن در طول فرآیند اتصال اولیه و خنک سازی ساختاری پایدار تشکیل داده است. گرم کردن مجدد می تواند باعث گرمای بیش از حد موضعی شود که منجر به تنش حرارتی بیش از حد یا تخریب ساختار پلیمر پلیمری می شود که منجر به تخریب عملکرد مواد و بازیابی استحکام در ناحیه اتصال می شود.


• خرابی سیم گرمایش: سیم های گرمایش برای گرمایش دقیق و تک پاس طراحی شده اند. برق دهی مجدد سیم گرمایش می تواند منجر به توزیع نابرابر گرما، فرسودگی جزئی یا ناتوانی در دستیابی به گرمایش یکنواخت شود و کیفیت اتصال را کاملاً مختل کند.



بنابراین، در صورت بروز هرگونه مشکل در اتصال لوله الکتروفیوژن پلی اتیلن نصب شده، روش صحیح تعمیر این است که کل اتصال را قطع کرده و با استفاده از گیره لوله الکتروفیوژن پلی اتیلن جدید در محل سالم روی لوله، مجدداً وصل کنید. این امر عملکرد ایمن و قابل اعتماد طولانی مدت سیستم لوله کشی را تضمین می کند.

در زمینه فناوری اتصال لوله پلی اتیلن (PE)، گیره های لوله فیوژن لب به لب و الکترو فیوژن پلی اتیلن روش های رایج و پذیرفته شده هستند. در حالی که هر دو به اتصالات دائمی لوله های پلی اتیلن دست می یابند، آنها اساساً در اصول، کاربردها و کنترل کیفیت اتصال متفاوت هستند و نقش متمایز آنها را در پروژه های مهندسی تعیین می کند.

1. تفاوت در اصول و اشکال اتصال

2. محیط ساخت و ساز و الزامات تجهیزات

بزرگترین تفاوت بین الکتروفیوژن و الکتروفیوژن در انعطاف پذیری عملیاتی آنها در محل ساخت و ساز نهفته است:

محدودیت های سایت: گیره های لوله های الکتروفیوژن فشرده هستند، به تراز کمتری نیاز دارند، و آنها را به ویژه برای فضاهای دقیق و محدود، کار در زیر سطح، یا در محیط های پیچیده مانند تعمیرات خط لوله که در آن استقرار تجهیزات بزرگ دشوار است، مناسب می کند.

سازگاری با قطر لوله: گیره های لوله فیوژن الکتریکی مزایای قابل توجه و کیفیت ثابتی را برای اتصال لوله های کوچک و متوسط (مانند DN 20 تا DN 315) ارائه می دهند. دستگاه های فیوژن لب به لب برای ساخت لوله های با قطر بزرگ مناسب تر هستند.

پیچیدگی عملیاتی: فرآیند همجوشی الکتریکی بسیار خودکار است. جوشکار توالی لوله را اسکن می کند و به طور خودکار پارامترهای جوشکاری را کنترل می کند و به طور قابل توجهی اتکا به تجربه کارگر را کاهش می دهد و استانداردسازی و ردیابی کیفیت را آسان تر می کند. از طرف دیگر، همجوشی لب به لب نیاز به دقت بسیار بالا، دمای گرمایش و کنترل فشار دارد و بیشتر به تجربه اپراتور متکی است.

3. معاوضه هزینه و سود

اگرچه هزینه مواد یک گیره تک لوله معمولاً انرژی مصرف شده و از دست دادن لوله را در طول فرآیند همجوشی داغ پوشش می دهد، بازده کلی اغلب بالاتر است:

• کاهش خطر نشت: اتصالات فیوژن الکتریکی قابلیت اطمینان و استانداردسازی بیشتری را ارائه می‌کنند که در نتیجه نرخ نشتی بسیار پایین در طول کارکرد طولانی‌مدت، کاهش هزینه‌های تعمیر و نگهداری و تعمیر نسخه‌های ارتقا یافته را به همراه دارد.


• صرفه جویی در زمان ساخت: فرآیند اتصال فیوژن الکتریکی فشرده‌تر و کارآمدتر است، به ویژه در مکان‌های صحرایی یا مناطق پرتردد، که در آن می‌توان در نصب لوله و زمان جاده صرفه‌جویی کرد.



لوله های همجوشی لب به لب داغ، کارایی و مواد را در اولویت قرار می دهند و برای قطر لوله های بزرگ و ساخت و ساز مقرون به صرفه ایده آل هستند. گیره لوله فیوژن برقی PE از سوی دیگر، قابلیت اطمینان بالا، سازگاری با محیط‌های پیچیده و کنترل کیفیت قابل ردیابی را ارائه می‌دهند، و آنها را به انتخاب ارجح برای شبکه‌های لوله شهری، سیستم‌های گاز و پروژه‌های با استاندارد بالا تبدیل می‌کنند.

مزیت سیستم فن آوری الکتریکی پلی اتیلن نه تنها در قابلیت اطمینان بالای گیره های لوله مستقیم، بلکه در طیف گسترده و جامع اتصالات آن است که می تواند تقریباً تمام خم ها، تغییرات قطر، انشعاب ها و الزامات عملکردی در سیستم های لوله فیوژن را مدیریت کند.

1. اتصالات پایه و تغییر جهت

گیره های برقی مستقیم لوله (کوپلر): پایه اتصالات خط مستقیم لوله و متداول ترین اتصالات مورد استفاده برای اتصال دو لوله پلی اتیلن با قطر یکسان است.

آرنج های الکتروفیوژن: برای تغییر جهت لوله ها استفاده می شود. نمونه های رایج شامل زانوهای فیوژن الکتریکی 90 درجه و 45 درجه است که برای دستیابی به خمیدگی افقی یا عمودی در پل ها استفاده می شود.

سه راهی های الکتروفیوژن (تی های برابر/کاهنده): برای انشعاب لوله استفاده می شود.

سه راهی با قطر برابر: در سه قطر موجود است.

سه راهی های کاهش دهنده: برای خطوط اصلی و برج‌های پشتیبانی با قطرهای مختلف، نیازهای توزیع جریان یا فشار موجود است.

کاهنده های الکتروفیوژن: برای اتصال لوله های با قطرهای مختلف استفاده می شود که به اتصالات صاف و پلکانی دست می یابد.

کلاهک های انتهایی الکتروفیوژن: برای آب بندی یا اتصال موقت برای اطمینان از سفتی سیستم های لوله کشی استفاده می شود.

2. زین و اتصالات لوله با عملکرد خاص

زین ها محصولات اصلی مورد استفاده در فناوری الکتروفیوژن برای رفع نیازهای باز کردن لوله در حین کار، انشعاب یا تعمیرات اضطراری هستند که ارزش کاربردی بسیار زیاد الکتروفیوژن را نشان می دهد:

زین های شاخه آب/گاز الکتروفیوژن: برای ایجاد یک لوله انشعاب جدید از یک خط اصلی بدون ایجاد اختلال در عملکرد خط اصلی استفاده می شود. آنها حاوی تیغه های برش داخلی هستند که امکان باز کردن یک لوله جدید را با استفاده از ابزار پس از جوشکاری فراهم می کند.

زین های خاموش کننده الکتروفیوژن: برای مسدود کردن یا محدود کردن موقت جریان در هنگام تعمیرات اضطراری در خطوط لوله گاز یا سیال استفاده می شود. آنها یک ابزار ایمنی برای عملیات تحت فشار و تعمیرات اضطراری هستند.

اتصالات انتقال الکتروفیوژن: برای اتصال لوله های پلی اتیلن به مواد دیگر (مانند فولاد، چدن و مس) استفاده می شود. این اتصالات معمولاً دارای یک اتصال PE الکتروفیوژن در ابتدا و یک اتصال فلزی رزوه ای یا فلنجی در انتهای دیگر هستند.

شیرهای الکتروفیوژن / شیرهای اتصال الکتروفیوژن: برخی از شیرهای سطح بالا با اتصالات الکتروفیوژن طراحی شده اند که به آنها اجازه می دهد مستقیماً از طریق الکتروفیوژن روی شیرهای پلی اتیلن نصب شوند و از مهر و موم محکم بین شیر و لوله اطمینان حاصل کنند.

این خط جامع و بسیار تخصصی از اتصالات الکتروفیوژن پلی اتیلن مهندسین را قادر می سازد تا سیستم های اتصال لوله پلی اتیلن مدرن را طراحی و نصب کنند که شرایط عملیاتی پیچیده و استانداردهای ایمنی بالا را برآورده می کند.
