اتصالات لوله ذوب داغ پلی اتیلن چیست؟

الف اتصالات لوله ذوب داغ PE است یک جزء اتصال دهنده پلی اتیلن که بخش های لوله پلی اتیلن را با استفاده از گرما – بدون چسب، حلال یا مواد مکانیکی آب بندی . اتصالات و انتهای لوله هر دو تا دمای ذوب مواد پلی اتیلن گرم می شوند، سپس با هم فشرده می شوند و اجازه می دهند خنک شوند. همانطور که سطوح مذاب ذوب می شوند و دوباره جامد می شوند، یک پیوند یکپارچه را تشکیل می دهند که به اندازه خود مواد لوله استحکام دارد و به سیال حمل شده کاملاً غیرقابل نفوذ است. اتصالات ذوب داغ پلی‌اتیلن به دلیل قابلیت اطمینان، مقاومت در برابر خوردگی و عمر طولانی، استاندارد اتصال ارجح برای تامین آب، توزیع گاز، آبیاری کشاورزی و سیستم‌های لوله‌کشی صنعتی در سراسر جهان هستند.

فرآیند اتصال ذوب داغ

دو روش اتصال اولیه ذوب داغ برای اتصالات لوله پلی اتیلن استفاده می شود که هر کدام برای شرایط نصب و اندازه های مختلف لوله مناسب هستند:

فیوژن لب به لب (جوشکاری صفحه داغ)

انتهای لوله و صفحه اتصال به طور همزمان بر روی یک صفحه تخت گرم شده فشار داده می شوند 200-230 درجه سانتیگراد تا زمانی که هر دو سطح به یک عمق ثابت ذوب شوند. سپس صفحه برداشته می شود و دو سطح مذاب تحت فشار کنترل شده به هم فشرده می شوند و در حالی که پلی اتیلن خنک می شود و دوباره جامد می شود ثابت نگه داشته می شوند. اتصال حاصله فاقد درز، محدودیت داخلی و استحکام کششی است که برابر یا بیشتر از مواد دیواره لوله است. فیوژن لب به لب برای لوله های با قطر بزرگتر (معمولاً 63 میلی متر و بالاتر) در زیرساخت های آب و گاز شهری استاندارد است.

سوکت فیوژن

الف specialized socket tool simultaneously heats the outside of the pipe end and the inside of the fitting socket to melt temperature. The tool is removed and the pipe is immediately pushed into the fitting socket before re-solidification occurs. The two surfaces fuse as they cool together inside the socket. This method is widely used for smaller diameter systems (up to 63 mm) and produces flexible, reliable joints for plumbing, irrigation, and drainage applications where direction changes, branches, and transitions are needed.

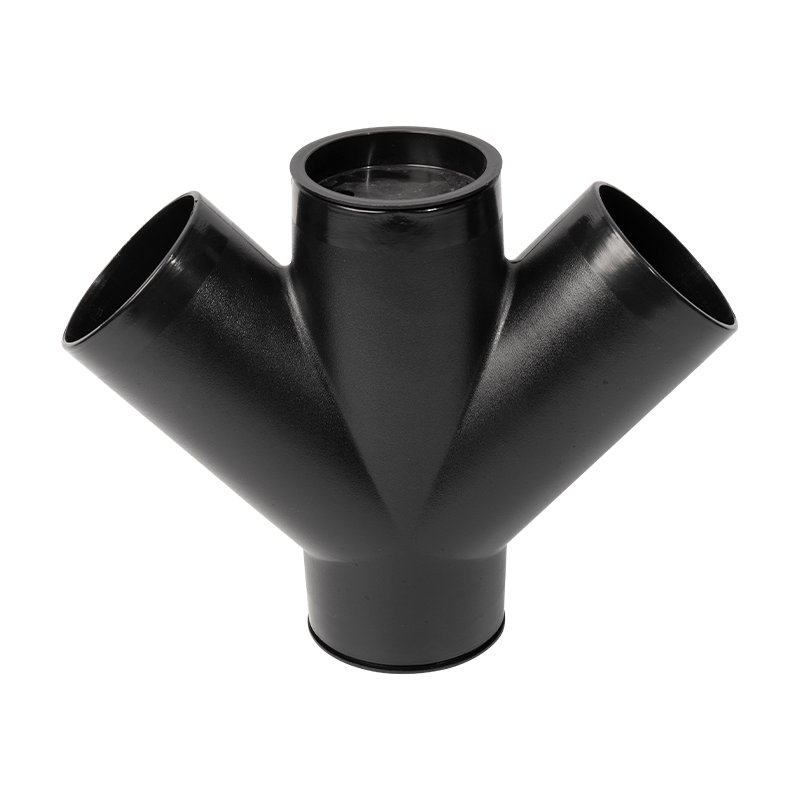

انواع اتصالات ذوب داغ پلی اتیلن

را اتصالات ذوب داغ PE محدوده تمام هندسه های اتصال مورد نیاز برای ساخت سیستم های خط لوله کامل را پوشش می دهد:

• کوپلر مستقیم (برابر و کاهنده): دو بخش لوله را از انتها به انتها در یک خط متصل می کند. نسخه های کاهش دهنده لوله هایی با قطرهای مختلف را به هم متصل می کنند
• آرنج (45 درجه و 90 درجه): جهت خط لوله را با زاویه ثابت تغییر می دهد. منطقه جریان کامل سوراخ را بدون افت فشار خم های تیز حفظ می کند

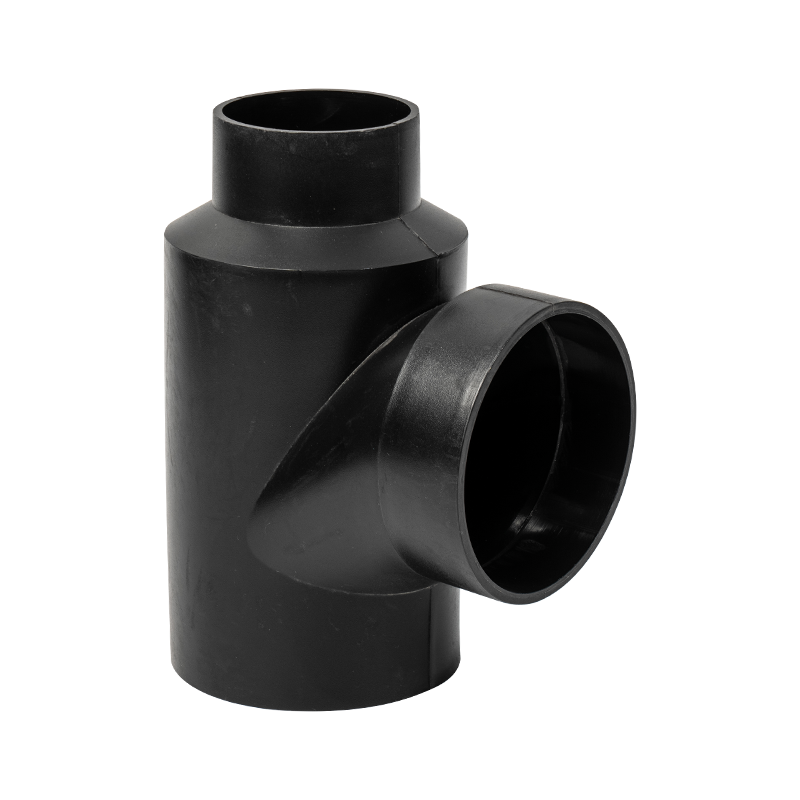

• سه راهی (برابر و کاهش دهنده): یک شاخه از لوله اصلی ایجاد می کند. سه راهی های مساوی جریان را به طور مساوی تقسیم می کنند در حالی که سه راهی های کاهش دهنده یک لوله شاخه کوچکتر را متصل می کنند
• سرپوش انتهایی: انتهای یک لوله را با یک بسته شدن دائمی و با درجه فشار آب بندی می کند
• آداپتور فلنج: سیستم های لوله پلی اتیلن را به دریچه ها، پمپ ها و تجهیزات فلزی فلنجی متصل می کند - تنها نقطه ای در سیستم پلی اتیلن که از اتصال مکانیکی استفاده می کند.
• اتصالات انتقال: لوله پلی اتیلن را با استفاده از ترکیبی از مذاب داغ در سمت پلی اتیلن و اتصالات رزوه ای یا فشاری در سمت دیگر مواد به سیستم های فولادی، مسی یا پی وی سی متصل کنید.

درجه مواد: PE80 و PE100

اتصالات ذوب داغ پلی اتیلن در درجه بندی مواد مختلف ساخته می شوند که براساس استحکام هیدرواستاتیک طولانی مدت آنها طبقه بندی می شوند. دو درجه در استفاده فعال فعلی عبارتند از:

ویژگی های کلیدی اتصالات ذوب داغ پلی اتیلن

• بدون نیاز به مواد آب بندی اضافی: اتصال ذوب شده مهر و موم خود است - بدون واشر، نوار PTFE یا سیمان حلال که می تواند در طول زمان تخریب شود یا به اشتباه اعمال شود.
• ایمنی کامل در برابر خوردگی: پلی اتیلن از نظر شیمیایی نسبت به طیف کاملی از شیمی آب، اسیدها، قلیاها و نمک های موجود در سیستم های آب شهری و کشاورزی بی اثر است.
• انعطاف پذیری برای حرکت زمین: لوله و اتصالات پلی‌اتیلن می‌توانند نشست خاک، فعالیت لرزه‌ای و یخبندان را که باعث شکستگی پی وی سی صلب یا درزهای فلزی می‌شوند را در خود جای دهند.
• عمر طولانی تایید شده: اتصالات PE100 دارای گواهینامه حداقل عمر مفید هستند 50 سال در فشار و دما نامی - به طور قابل توجهی هزینه های جایگزینی چرخه عمر را در مقایسه با سیستم های فلزی کاهش می دهد
• سبک وزن برای نصب آسان: به طور قابل توجهی سبک تر از اتصالات فلزی معادل است که نیاز به نیروی کار را برای پروژه های زیرساختی در مقیاس بزرگ کاهش می دهد
• مقاومت در برابر اشعه ماوراء بنفش: کربن سیاه اضافه شده به فرمول مواد، تثبیت UV را برای تاسیسات بالای زمین و در معرض قرار می دهد

الفpplications Across Industries

اتصالات ذوب داغ پلی اتیلن یک جزء اتصال ضروری در طیف گسترده ای از صنایع و انواع زیرساخت ها هستند:

• تامین آب شهری: مقاومت در برابر خوردگی، درجه فشار و عمر مفید 50 ساله، اتصالات PE100 را به مشخصات استاندارد برای شبکه های توزیع آب شهری تبدیل کرده است که جایگزین شبکه های اصلی آهن قدیمی یا آزبست سیمان می شود.
• توزیع گاز: اتصالات پلی اتیلن لب به لب یک مانع گاز کاملاً مهر و موم شده با نفوذپذیری صفر در شبکه های توزیع مدفون ایجاد می کند - یک نیاز حیاتی ایمنی که اتصالات مکانیکی نمی توانند به طور قابل اعتماد در طول دهه ها ارائه کنند.
• لوله کشی فرآیندهای صنعتی: مدارهای آب خنک کننده، زهکشی پساب های شیمیایی و سیستم های آب در گردش از سازگاری شیمیایی گسترده و مقاومت ضربه ای پلی اتیلن سود می برند.
• الفgricultural irrigation: اتصالات پلی اتیلن تثبیت شده در برابر اشعه ماوراء بنفش با ایمنی در برابر خوردگی اتصالات بادوام و کم تعمیر را در شبکه های آبیاری زمین های کشاورزی در سطح زمین و مدفون فراهم می کند.
• لوله کشی مسکونی و تجاری: اتصالات پلی اتیلن فیوژن سوکت برای تامین آب سرد و گرم، خوردگی، پوسته پوسته شدن و آلودگی ناشی از جایگزین های مس و فولاد گالوانیزه را از بین می برد.
