سری اتصالات الکتروفیوژن زهکشی چیست؟

زهکشی سری اتصالات الکتروفیوژن یک است طیف گسترده ای از قطعات اتصال لوله پلی اتیلن (PE). که از سیم های مقاومت الکتریکی تعبیه شده برای فیوز کردن لوله ها و اتصالات از طریق گرمای کنترل شده به یکدیگر استفاده می کنند. هنگامی که یک کنترل کننده الکتروفیوژن جریان را از سیم پیچ داخلی اتصالات عبور می دهد، مواد پلی اتیلن اطراف ذوب می شود و به طور یکپارچه با سطح لوله می چسبد و اتصالی را ایجاد می کند که به اندازه خود لوله قوی است. با نرخ نشت مستند از کمتر از 1% این سیستم به طور قابل توجهی بهتر از روش های جوشکاری سنتی و اتصال مکانیکی برای کاربردهای زهکشی در صنایع زیرساخت شیمیایی، غذایی، آشامیدنی، دارویی و عمرانی است.

فناوری اتصال الکتروفیوژن چگونه کار می کند

درک اصل کار اتصالات الکتروفیوژن نشان می دهد که چرا آنها عملکرد برتر را در مقایسه با روش های اتصال معمولی ارائه می دهند:

1. آماده سازی: انتهای لوله تمیز می شود، خراشیده می شود تا لایه سطحی اکسید شده حذف شود، و به عمق مناسب وارد سوکت اتصالات می شود.
2. اتصال: یک کنترل کننده الکتروفیوژن به پایه های ترمینال اتصالات متصل است. بارکد یا ماتریس داده روی اتصالات اسکن می شود تا به طور خودکار پارامترهای فیوژن (ولتاژ و زمان) صحیح تنظیم شود.
3. فیوژن: جریان از طریق سیم مقاومت تعبیه شده جریان می یابد و گرمایی ایجاد می کند که هم داخلی اتصالات و هم قسمت بیرونی لوله را به طور همزمان ذوب می کند.
4. خنک کننده: مواد مذاب برای تشکیل یک اتصال یکپارچه و بدون درز ذوب می شوند. پین های نشانگر تایید می کنند که همجوشی کامل شده است
5. نتیجه: اتصالی بدون مواد آب بندی، بدون شعله باز و بدون خطر آلودگی - مناسب برای استفاده در خطوط لوله مواد غذایی و دارویی

اجزای اصلی در سری اتصالات الکتروفیوژن زهکشی

یک سری الکتروفیوژن کامل زهکشی معمولاً شامل انواع اتصالات زیر است که هر کدام عملکرد خاصی را در سیستم لوله انجام می دهند:

گیره لوله الکتروفیوژن (زین)

برای ایجاد اتصالات انشعاب مستقیماً روی لوله اصلی موجود بدون برش آن استفاده می شود. زین گیره بر روی سطح لوله فیوز می شود و یک خروجی مهر و موم شده برای اتصالات جانبی ایجاد می کند - که معمولاً در تعمیرات و گسترش شبکه استفاده می شود.

کوپلر الکتروفیوژن (آستین مستقیم)

اساسی ترین اتصالات در این سری - دو بخش لوله با قطر یکسان را از انتها به انتها متصل می کند. موجود در پیکربندی استاندارد و کاهش دهنده برای اتصال لوله های با اندازه های مختلف.

سه راهی الکتروفیوژن

یک شاخه T شکل در یک خط لوله ایجاد می کند. در پیکربندی‌های مساوی و کاهش‌دهنده موجود است و به جریان اصلی اجازه می‌دهد تا جریان ثانویه را در ۹۰ درجه منحرف کند. به طور گسترده در منیفولدهای زهکشی و شبکه های توزیع استفاده می شود.

زانویی الکتروفیوژن

جهت خط لوله را تغییر می دهد. در پیکربندی های 45 درجه و 90 درجه موجود است. زانوهای الکتروفیوژن ناحیه جریان کامل سوراخ را حفظ می کنند و افت فشار و خطر نشت مرتبط با خم های رزوه ای یا فشاری را از بین می برند.

کاهنده اکسنتریک الکتروفیوژن

لوله‌های با قطرهای مختلف را با حفظ خط پایین صاف وصل می‌کند - در سیستم‌های زهکشی گرانشی که در آن حفظ سطح معکوس ثابت برای جلوگیری از آب ایستاده یا انسداد حیاتی است، ضروری است.

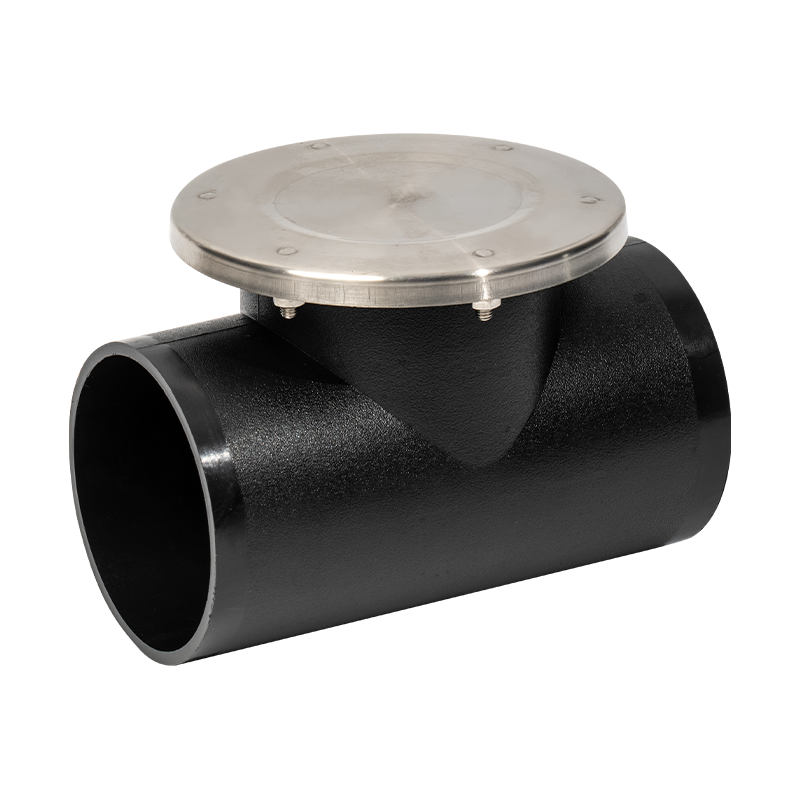

بندر بازرسی الکتروفیوژن

دسترسی به قسمت داخلی خط لوله را برای بازرسی، تمیز کردن یا تعمیرات جزئی فراهم می کند. یک نقطه دسترسی مهر و موم شده و بدون دستکاری که یکپارچگی فشار سیستم را حفظ می کند و در عین حال امکان تعمیر و نگهداری بدون تعویض کامل بخش لوله را فراهم می کند.

مشخصات فنی کلیدی اتصالات الکتروفیوژن

مزایای الکتروفیوژن نسبت به روش های اتصال سنتی

اتصالات الکتروفیوژن چندین مزیت قابل اندازه گیری را نسبت به کوپلینگ های مکانیکی و تکنیک های سنتی جوش لب به لب یا فیوژن سوکت ارائه می دهند:

• بدون عوامل جوش یا چسب: خطر آلودگی شیمیایی را از بین می برد - برای آب آشامیدنی و خطوط لوله دارو ضروری است
• بدون شعله باز: ایمن برای نصب در فضاهای محدود، زیرزمینی یا در محیط هایی که مجوز کار گرم محدود است
• قابلیت اطمینان مستقل از اپراتور: پارامترهای فیوژن به طور خودکار توسط کنترلر از بارکد اتصالات تنظیم می شود - کاهش خطای انسانی در فرآیند اتصال
• یکپارچگی مفصل فشار کامل: اتصال ذوب شده بر خلاف اتصالات مکانیکی که معمولاً کمتر از خود لوله هستند، فشار نامی لوله را برآورده می کند یا از آن فراتر می رود.
• مناسب برای تمام شرایط آب و هوایی: الکتروفیوژن را می توان در شرایط مرطوب یا سرد که در آن جوش لب به لب غیرعملی است انجام داد

صنایع و کاربردها

زهکشی سری اتصالات الکتروفیوژن در طیف وسیعی از صنایع هر جا که نیاز به اتصالات لوله های مهر و موم، قابل اعتماد و بادوام باشد استفاده می شود:

• شبکه های آب و زهکشی شهری - سیستم های توزیع زیرزمینی و جمع آوری فاضلاب
• فرآوری مواد غذایی و آشامیدنی - خطوط مایع و فاضلاب بهداشتی که به خطر آلودگی صفر نیاز دارند
• صنایع شیمیایی - زهکشی مقاوم در برابر خوردگی برای زباله های مایع تهاجمی
• تولید دارو - زهکشی فرآیند استریل که در آن یکپارچگی مفصل منوط به تایید است
• توزیع گاز - شبکه های گاز طبیعی فشار متوسط و کم با استفاده از اتصالات درجه بندی PE100
