ساختار، اصل و راهنمای انتخاب متحدالمرکز/غیر مرکزی کاهنده گریز از مرکز PE

هنگام اتصال دو لوله با قطرهای مختلف، کاهش اتصالات ضروری است. با این حال، طرح‌های متحدالمرکز سنتی هنگام کار با سیالات خاص و شرایط عملیاتی دارای اشکالات ذاتی هستند. به همین دلیل، کاهنده های غیر عادی PE با طراحی ساختاری منحصر به فرد و عملکرد برتر خود، به انتخاب حرفه ای برای حل مسائل پیچیده سیال تبدیل شده اند.

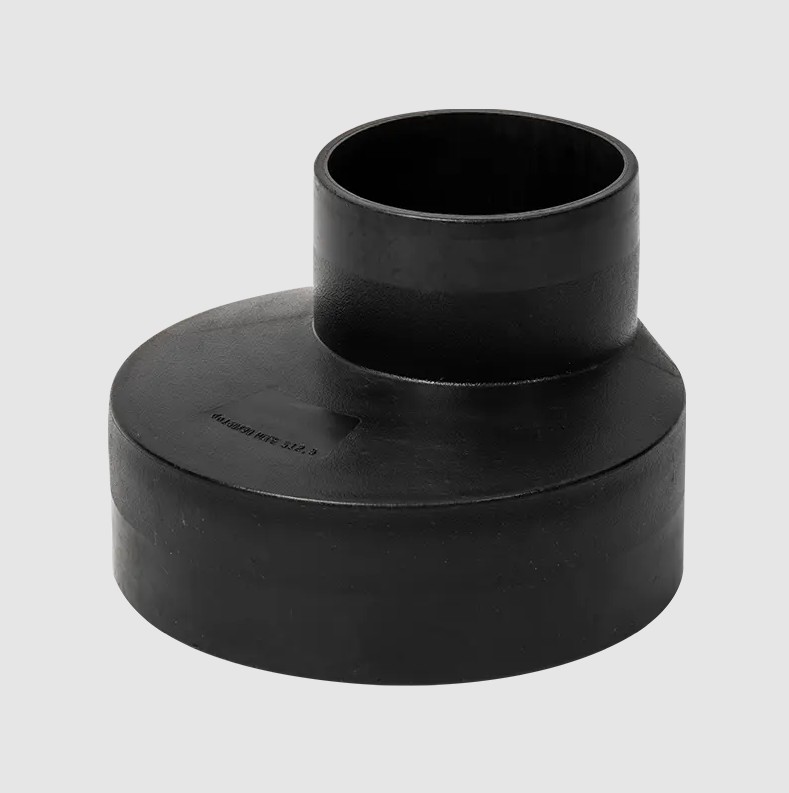

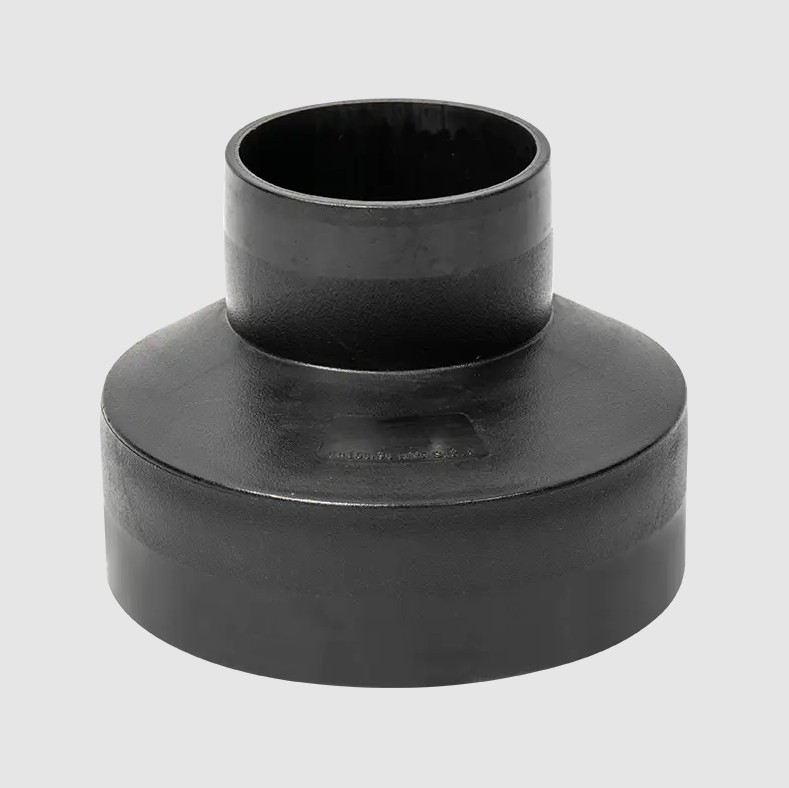

1. کاهنده خارج از مرکز PE چیست؟

الف کاهنده خارج از مرکز PE یک اتصالات تخصصی است که برای دستیابی به انتقال صاف بین قطر لوله استفاده می شود. ساخته شده از پلی اتیلن بادوام (PE)، مقاومت در برابر خوردگی عالی، استحکام بالا، ساختار سبک وزن و مقاومت شیمیایی عالی را ارائه می دهد و باعث می شود در زمینه های مختلف از جمله حفاظت از آب، گاز و مهندسی شیمی استفاده شود.

بر خلاف کاهنده های متحدالمرکز معمولی، خطوط مرکزی دو انتهای a کاهنده خارج از مرکز PE -قطرهای بزرگتر و کوچکتر- منطبق نیستند، بلکه جبران می شوند. از نظر ساختاری، یک انتقال مخروطی نامتقارن را نشان می دهد، با یک لبه صاف باقی می ماند در حالی که لبه دیگر مخروطی می شود. این طراحی عجیب و غریب منحصر به فرد است که به آن یک مزیت کلیدی در کنترل مایعات می دهد.

2. اصل پشت کاهنده خارج از مرکز PE چیست؟

اصل عملیاتی کاهنده خارج از مرکز PE مبتنی بر بهینه‌سازی دینامیک سیالات برای حذف دو چالش مهندسی عمده است که می‌توانند در تغییر قطر خطوط لوله افقی ایجاد شوند: کاویتاسیون و ته‌نشینی جامدات.

در خطوط لوله افقی، کاهنده های متحدالمرکز سنتی منجر به ناپیوستگی های ساختاری در مسیر سیال در بالا یا پایین می شود:

• از بین بردن خطر کاویتاسیون (نصب افقی در بالای صفحه): هنگام انتقال مایعات، اگر سمت مستقیم کاهنده در بالای خط لوله قرار داشته باشد (یعنی نصب با سطح صاف)، این طرح از تجمع گاز در ناحیه انتقالی که قطر آن افزایش می‌یابد، جلوگیری می‌کند و از تشکیل حفره‌های هوا یا کاویتاسیون جلوگیری می‌کند. کاویتاسیون عامل اصلی ایجاد حفره، ارتعاش و آسیب به بدنه پمپ است. بنابراین، نصب سطح مسطح کاهنده های خارج از مرکز در خطوط مکش پمپ برای محافظت از تجهیزات بسیار مهم است.


• جلوگیری از ته نشین شدن جامد (نصب افقی صاف و پایین): هنگام انتقال سیالات حاوی ذرات جامد (مانند دوغاب، فاضلاب و دوغاب سنگ معدن)، اگر سمت مستقیم کاهنده در پایین لوله قرار داشته باشد (یعنی نصب کف صاف)، کف لوله پیوسته و صاف را تضمین می کند و "مناطق مرده" را که در آن سیال کند می شود یا راکد می شود، از بین می برد. این به طور موثری از ته نشین شدن، تجمع و تجمع ذرات جامد در تغییر قطر جلوگیری می کند و اساساً خطر انسداد لوله را کاهش می دهد.



3. چه زمانی از کاهش دهنده های PE eccentric استفاده کنیم؟

با توجه به قابلیت های منحصر به فرد بهینه سازی جریان، کاهنده های غیر عادی PE عمدتاً در کاربردهای حیاتی زیر با الزامات ویژه برای محیط سیال استفاده می شود:

• حفاظت از ورودی پمپ: این رایج ترین سناریوی برنامه است. برای اطمینان از جریان روان و بدون حباب به داخل پمپ، همه کاهنده‌های متصل به ورودی پمپ افقی باید کاهنده‌های خارج از مرکز پلی اتیلن روی سطح صاف باشند.


• حاوی مواد جامد: در صنایعی مانند فرآوری شیمیایی، معدن، و تصفیه فاضلاب، خطوط لوله ای که مقادیر زیادی جامدات معلق، دوغاب یا رسانه های با ویسکوزیته بالا را منتقل می کنند، باید از نصب کف تخت برای جلوگیری از ته نشین شدن استفاده کنند.


• زهکشی لوله و جریان ثقلی: هنگامی که طراحی خط لوله به تخلیه کامل محیط نیاز دارد، یا زمانی که خط لوله برای انتقال سیال به گرانش متکی است، یک کاهنده خارج از مرکز با کف صاف زهکشی کامل را تضمین می کند و از تجمع مایع باقیمانده جلوگیری می کند.


4. تفاوت بین کاهنده متحدالمرکز و کاهنده خارج از مرکز PE چیست؟

الفlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• تفاوت ساختاری اصلی: کاهنده های متحدالمرکز، فروستوم های کاملاً متقارن هستند که خطوط مرکزی دو سر آنها در یک راستا قرار دارند. از سوی دیگر، کاهنده‌های غیرمستقیم PE دارای خط مرکزی افست هستند و از نظر ساختاری نامتقارن هستند و یک طرف آن مستقیم است.


• تفاوت در شرایط عملیاتی قابل اجرا: کاهنده های متحدالمرکز برای کاربردهایی مناسب هستند که خواص سیال کمتر بحرانی است یا در جایی که تغییر قطر لوله عمدتاً در جهت عمودی اتفاق می افتد (مانند رایزرها). از سوی دیگر، کاهنده‌های غیرعادی PE برای رسیدگی به چالش‌های دینامیک سیالات خاص خطوط لوله افقی طراحی شده‌اند و یک راه‌حل تخصصی برای رسیدگی به مسائل رسوب‌گذاری و حفره‌سازی هستند.


• تاثیر بر مایعات: هنگامی که به صورت افقی نصب می شود، نقص طراحی در لوله های متحدالمرکز می تواند منجر به نرخ جریان ناهموار شود و فضاهایی را در بالا ایجاد کند که گاز می تواند تجمع یابد یا مناطقی در پایین که به راحتی می توانند رسوب ایجاد کنند، فرکانس نگهداری سیستم و خطرات عملیاتی را افزایش می دهد.


  مقایسه ویژگی ها	کاهنده متحدالمرکز	کاهنده غیرعادی PE
  خط مرکزی	خطوط مرکزی دو انتهای لوله بر هم منطبق هستند (هم محور).	خطوط مرکزی دو انتهای لوله آفست (غیر هم محور) هستند.
  شکل	الف symmetrical frustum shape.	دارای مخروطی نامتقارن با یک طرف صاف است.
  مزایای نصب	برای نصب لوله عمودی یا کاهش لوله در فواصل کوتاه استفاده می شود.	می توان آن را در لوله های افقی نصب کرد تا مشکلات رسوب و حفره را از بین ببرد.
  اثرات سیال	می تواند به راحتی حفره های هوا در بالا (افقی) یا مناطق ته نشینی در پایین (افقی) ایجاد کند.	طراحی فلاش توزیع سیال را بهینه می کند و مقاومت جریان را کاهش می دهد.
  الفpplicable Fluids	برای گازهای تمیز یا مایعات تمیز استفاده می شود.	برای مایعات حاوی ذرات جامد، دوغاب یا آنهایی که مستعد تولید گاز هستند مناسب است.

5. کاهنده های اکسنتریک پلی اتیلن چه مزایایی دارند؟

انتخاب کاهنده های غیر عادی پلی اتیلن فقط مربوط به رعایت مشخصات طراحی نیست. همچنین یک سرمایه گذاری بلند مدت در کل سیستم لوله کشی است. مزایا عبارتند از:

• عمر طولانی تجهیزات: با حذف موثر حفره در ورودی مکش پمپ، آسیب حفره به پروانه پمپ و محفظه داخلی به میزان قابل توجهی کاهش می یابد و به طور قابل توجهی طول عمر تجهیزات گران قیمت را افزایش می دهد.


• کاهش هزینه های عملیاتی: با جلوگیری از ته نشین شدن و انسداد ذرات جامد، شستشوی لوله، سیل زدایی و زمان تعمیر و نگهداری کاهش می یابد و کارایی و قابلیت اطمینان سیستم بهبود می یابد.


• راندمان انتقال سیال بالا: طراحی انتقال صاف تلاطم سیال را به حداقل می رساند، افت فشار را کاهش می دهد و انتقال روان سیال را تضمین می کند.


• ماندگاری عالی: مواد پلی اتیلن استفاده شده مقاومت در برابر سایش و پایداری شیمیایی عالی را ارائه می دهد و عملکرد طولانی مدت در محیط های سخت را تضمین می کند.



6. چه زمانی باید از کاهنده خارج از مرکز پلی اتیلن و چه زمانی از کاهنده هم مرکز استفاده کنم؟

تصمیم انتخاب باید دقیقاً از مشخصات سیال و جهت نصب لوله پیروی کند:

• انتخاب یک کاهنده خارج از مرکز پلی اتیلن:
  • در لوله های افقی، هنگام انتقال سیالات حاوی ذرات جامد، دوغاب یا سیالات با ویسکوزیته بالا، نصب کف تخت ضروری است.


  • در لوله های افقی، هنگام اتصال به درگاه مکش پمپ یا سایر تجهیزات حساس به تجمع گاز، نصب سطح صاف ضروری است.


• انتخاب کاهنده متحدالمرکز:
  • در لوله های عمودی، چه جریان به سمت بالا یا پایین باشد، تأثیر گرانش توزیع نسبتاً یکنواخت جریان را تضمین می کند، بنابراین یک کاهنده متحدالمرکز کافی است.


  • در لوله های افقی، هنگام انتقال سیالات تمیز، بدون رسوب و مستعد گاز (مانند آب یا هوای تمیز خاص) و هنگامی که افت فشار در تغییر لوله نگران کننده نیست، کاهنده غیرمجاز پلی اتیلن استاندارد غیرقابل سازش است.



به طور خلاصه، برای هر تغییر افقی لوله که شامل تمیزی سیال، محافظت از پمپ و تخلیه لوله می شود، کاهنده غیرمجاز پلی اتیلن استاندارد غیرقابل سازش است.

7. چگونه می توانم خط مرکزی یک کاهنده خارج از مرکز PE را تعیین کنم؟

در حین نصب در محل، اطمینان از جهت گیری صحیح کاهنده های غیرمجاز پلی اتیلن برای جلوگیری از شکست طراحی بسیار مهم است. این معمولاً مربوط به محاسبه خط مرکزی هندسی نیست، بلکه یک موضوع موقعیت عملکردی است:

اصل موقعیت یابی: تابع فلاش بودن را تعیین می کند.

• جلوگیری از رسوب گذاری: اگر هدف جلوگیری از رسوب ذرات جامد است، مطمئن شوید که طرف مستقیم اتصالات در پایین لوله است. در حین نصب، از ابزاری مانند تراز برای تراز کردن دقیق دیواره های داخلی پایین کاهنده و بخش مستقیم لوله استفاده کنید.


• حذف حفره های هوا: اگر هدف جلوگیری از تجمع گاز در بالا است، مطمئن شوید که طرف مستقیم اتصالات در بالای لوله قرار دارد. این هنگام اتصال به مکش پمپ بسیار مهم است.



نصب صحیح تضمین می کند که اتصالات می تواند عملکرد بهینه سازی جریان خود را به طور کامل انجام دهد و قابلیت اطمینان و دوام کل سیستم لوله کشی PE را به حداکثر برساند.

8. روش های اتصال برای کاهنده های خارج از مرکز پلی اتیلن چیست؟

الفs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. همجوشی لب به لب داغ: اولین انتخاب برای استحکام و اقتصاد

Hot-Melt Butt Fusion متداول ترین و مقرون به صرفه ترین فناوری اتصال برای لوله های پلی اتیلن است، به ویژه برای کاهنده های غیرمرکز پلی اتیلن با قطر بزرگ مناسب است. این روش اتصال اتصالات لوله و انتهای لوله را گرم و تحت فشار قرار می دهد و باعث ذوب و جوش مجدد آنها می شود و یک اتصال منفرد و یکپارچه با خواصی مطابق با ماده اصلی تشکیل می دهد.

2. الکتروفیوژن: یک انتخاب ایده آل برای قابلیت اطمینان بالا و محیط های پیچیده

الکتروفیوژن از یک سیم حرارتی تعبیه شده در یک اتصالات الکتروفیوژن (مانند یک کاهنده خارج از مرکز) برای تولید گرما استفاده می کند و سطح تماس بین اتصالات و لوله را ذوب می کند. خنک سازی یک اتصال محکم ایجاد می کند.

3. اتصال فلنج: پلی برای اتصال مواد و تجهیزات غیر مشابه

اتصال فلنجی روش استاندارد برای اتصال کاهنده‌های PE خارج از مرکز به لوله‌های فلزی، شیرها، پمپ‌ها یا سایر تجهیزات غیر پلی‌اتیلن است. این اتصال از یک جفت فلنج، یک واشر و مجموعه ای از پیچ و مهره برای ایجاد یک مهر و موم مکانیکی استفاده می کند.
